Hem/Sortiment/Termovent/Kägelventiler
Termovent● Lager · Halmstad8 modeller

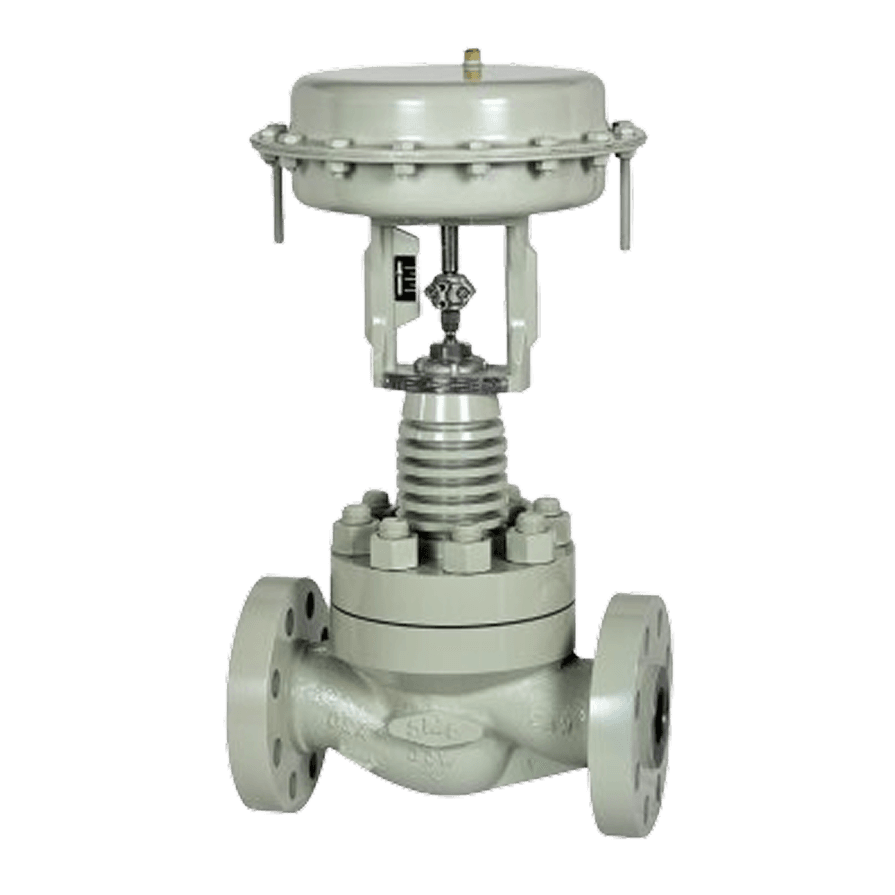

Kägelventiler.

Avstängning och reglering för process-, ång- och högtrycksapplikationer. Termovents kägelventiler tillverkas med stellit på tätningsytorna som standard - samma ventil år efter år, inte reservdelar år efter år.

TERMOVENT · VHP-SERIEKägelventiler

Hela tryckklass-spannet i en serie.

Kägelventilen är en av industrins mest använda avstängnings- och reglertyper. Termovents kägelventiler spänner från PN16 i standardprocesser till PN500 i högtrycksapplikationer. Tätningen är stellit på samtliga modeller som standard - inte en kostnadsoption.

Både svetsändar och fläns finns lagerfört i Halmstad. Specialdimensioner och material enligt kundkrav beställs på förfrågan, med kortast ledtid i Norden.

Typiska användningsområden: ångsystem, hetvatten, process, kylvatten, kraftvärme, pappersmassa.

// Snabbspec
TryckklassPN16 - PN500
DimensionerDN8 - DN350
TätningStellit (standard)
ÄndarSvets · Fläns · SW
FunktionAvstängning · Reglering
LagerstatusHalmstad
↓ Datablad ENRing 070-316 22 62
15 datablad för denna kategori - se tabellen nedan för varje modell.
01 · Modeller// 8 VARIANTER · 2 SERIER

8 modeller. 2 serier.

// Standardserie · PN16 - PN160

ModellStorlek / TryckBeskrivningDatablad

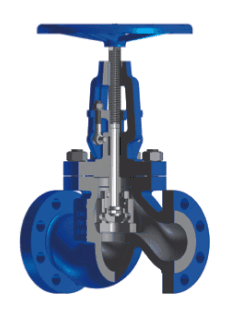

VENSDN15-DN350 PN16-PN160Standard-flaggskeppet. Den mest använda kägelventilen i serien. Finns lagerfört i vanliga dimensioner.
↓ PDF EN

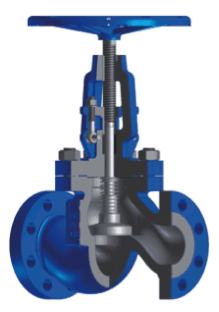

VENSCDN15-DN150 PN16-PN160Kägelback (check-variant). Kombinerar avstängning med backflödesskydd i en enhet.
↓ PDF SE↓ PDF EN
VENRDN15-DN350 PN16-PN160Reglerversion av VENS. För applikationer där flöde ska finjusteras, inte bara stängas av.
↓ PDF SE↓ PDF EN
VAPDN8-DN50 Class 150-1500Smidd konstruktion enligt API 602. Används där smidestillverkning krävs av standard eller säkerhetsskäl.
↓ PDF SE↓ PDF EN

// Högtrycksserie · PN250 - PN500

ModellStorlek / TryckBeskrivningDatablad
VHPDN10-DN200 PN250-PN500Högtrycksserie. Avstängning eller reglering. Basmodell för extrema tryckklasser - kraftvärme och processindustri.
↓ PDF SE↓ PDF EN
VHPRDN10-DN200 PN250-PN500Reglerversion av VHP. För precisionsreglering i högtrycksapplikationer.
↓ PDF SE↓ PDF EN
VHP-NRSDN10-DN65 PN250-PN500Icke-roterande spindel (NRS) i stängd-form-smitt hus. Minimerar nötning på packboxen vid tät manövrering.
↓ PDF SE↓ PDF EN

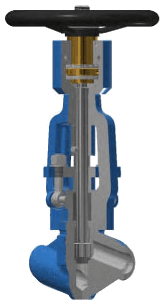

VHP-NTRSDN10-DN65 PN250-PN500Icke-roterande stigande spindel (NTRS). Spindeln stiger men roterar inte - skonar packboxen och ger extern positionsindikering.
↓ PDF SE↓ PDF EN
02 · Användningsområden// TYPISKA INSTALLATIONER

Var de sitter.

Kägelventiler används där flöde ska kunna stängas av säkert eller regleras med god återhållning. Vanliga installationer:

01 · Ånga

Huvud- och avstickningsångsystem

Avstängning på ångledningar i kraftvärme och processindustri. Stellit hanterar höga temperaturer och erosion från ångpartiklar.

02 · Process

Process- och kylvattensystem

Avstängning eller reglering i pappers/massa-anläggningar och processindustri. VENR eller VHPR som reglerversion.

03 · Högtryck

Kraftvärme och pannhus

Där tryckklassen ligger över PN160 väljer du VHP-serien. Samma stellit-tätning men förstärkt konstruktion.

03 · Teknisk info// MATERIAL · ÄNDAR · TÄTNING

Sätt att specificera.

Vad du behöver skicka in när du begär offert, och vad vi rekommenderar som standard.

// Ändar

  • Svets (BW)Standard i lager. Permanenta installationer, höga tryck.
  • FlänsFör serviceåtkomst. EN 1092-1 / ANSI B16.5.
  • Socket Weld (SW)Mindre dimensioner, smidd konstruktion.
  • GängaInstrumentapplikationer och små dimensioner.

// Tätning & Material

  • Stellit Grade 6Standard på samtliga modeller. Överlägsen erosions- och slitageresistens.
  • HusKolstål, legerat stål eller rostfritt. Anges vid offert.
  • Spindel13 krom alternativt rostfritt.
  • PackningGrafit standard. PTFE på förfrågan.
04 · Relaterat// KOMPLEMENT FRÅN SAMMA SERIE

Se även.

Termovent / Kilslidsventiler
Kilslidsventiler
Avstängning av flöden. Tillverkade upp till Class 1500 med Stellite-tätning som standard.
Se detaljer →
Termovent / Backventiler
Backventiler
Förhindrar backflöde i systemet. Svängande och lyftande utförande för höga tryck och temperaturer.
Se detaljer →
Termovent / Nålventiler
Nålventiler
Precisionsreglering av små flöden under mycket höga tryck. För instrumentapplikationer.
Se detaljer →

Har du en spec du vill gå igenom?

Skicka in tryck, temperatur, media, byggmått och material - så går vi igenom den innan vi offererar. Hittar vi fel i beräkningarna säger vi det.

Ring Stefan · 070-316 22 62Maila specen
