Kilslidsventiler.

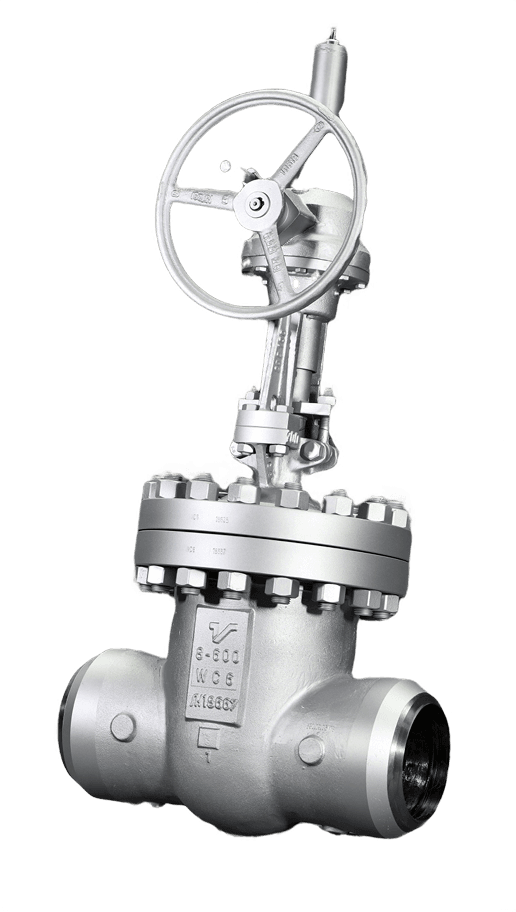

Kilslid för full avstängning. Termovents kilslidsventiler spänner från smidda småstorlekar DN8 upp till gjutna DN650, med 13Cr eller Stellite på sätena. API 600, API 602 och EN 1984 i samma sortiment.

TERMOVENT · GEN-SERIEKilslidsventiler

Hela tryckklass-spannet i en serie.

Kilslidsventilen är industrins standardval för ren på/av-funktion där tryckfallet ska vara minimalt i öppet läge. Termovent tillverkar hela spannet: smidda i DN8-DN50 (GAF, GENF) och gjutna upp till DN650 (GAC, GEN). Högtrycksvarianten GHP klarar 400 bar / Class 2500 med trycktätningsdesign.

Stellite på tätningsytorna finns som alternativ på samtliga serier - samma princip som i kägelventilerna: samma ventil år efter år, inte reservdelar år efter år. OS&Y med stigande spindel och bultat bröst är standard; GHP har pressure seal för högre klass.

Typiska användningsområden: raffinering, petrokemi, kemi, kraftverk, vattenförsörjning. Lagerförda dimensioner i Halmstad.

// Snabbspec
TryckklassPN6 - PN400 · Class 150 - 2500
DimensionerDN8 - DN650
Temperatur-196°C till +600°C
Tätning13Cr · 17Cr · Stellite
ÄndarFläns · Svets · SW · Gänga
LagerstatusHalmstad
↓ Datablad SERing 070-316 22 62
11 datablad för denna kategori - se tabellen nedan för varje modell.
01 · Modeller// 6 VARIANTER · 2 SERIER

6 modeller. 2 serier.

// Standardserie · PN16 - PN160 / Class 150 - 1500

ModellStorlek / TryckBeskrivningDatablad
GACDN50-DN650 Class 150-1500Gjuten kilslid enligt API 600. Den stora ventilen i sortimentet - upp till DN650. Val av flexibel kil, fast kil eller dubbla kilar.
↓ PDF SE↓ PDF EN

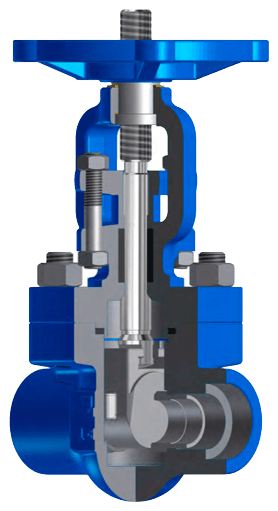

GAFDN8-DN50 Class 150-1500Smidd kilslid enligt API 602. Syskon till GAC för mindre rör. Fast kil, gängad eller svetsad anslutning möjlig.
↓ PDF SE↓ PDF EN

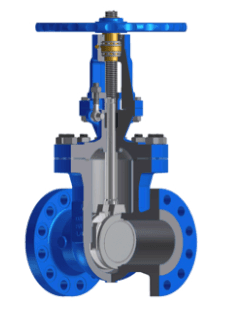

GENDN50-DN600 PN16-PN160EN-motsvarighet till GAC. Smidd eller gjuten hus, bred tryckspann enligt EN 1984.
↓ PDF SE↓ PDF EN
GEN-F4DN50-DN600 PN6-PN16Lågtrycksvariant av GEN med kortare bygglängd enligt EN 558 linje 14. För processystem med lägre tryckklass.
↓ PDF SE
GENFDN8-DN50 PN16-PN250EN-motsvarighet till GAF. Smidd i litet format, T-spårsanslutning mellan fast kil och spindel. Upp till PN250.
↓ PDF SE↓ PDF EN

// Högtrycksserie · PN250 - PN400 / Class 900 - 2500

ModellStorlek / TryckBeskrivningDatablad
GHPDN15-DN300 PN250-PN400Högtrycks kilslidsventil med trycktätningsdesign (pressure seal) och delad kil. Upp till 400 bar / Class 2500 - flaggskeppet i högtryckssegmentet.
↓ PDF SE↓ PDF EN
02 · Användningsområden// TYPISKA INSTALLATIONER

Var de sitter.

Kägelventiler används där flöde ska kunna stängas av säkert eller regleras med god återhållning. Vanliga installationer:

01 · Ånga

Huvudångsystem i kraftverk

Avstängning på ånglinjer där kravet är full öppning och minimalt tryckfall. GHP för de högsta klasserna, GEN för standardprocess.

02 · Process

Raffinering och petrokemi

GAC och GEN i stora DN för huvudledningar, GAF och GENF i smitt utförande för små rör och instrumentlinjer. API 600 eller EN 1984 beroende på projektets standardkrav.

03 · Högtryck

Kraftvärme och pannhus

Där tryckklassen ligger över PN160 väljer du GHP. Trycktätningsdesign och delad kil klarar 400 bar.

03 · Teknisk info// MATERIAL · ÄNDAR · TÄTNING

Sätt att specificera.

Vad du behöver skicka in när du begär offert, och vad vi rekommenderar som standard.

// Ändar

  • FlänsEN 1092-1 typ B1 eller ASME B16.5. Standard på de flesta utföranden.
  • Svets (BW)EN 12627 eller ASME B16.25. För permanenta installationer.
  • Socket Weld (SW)Smidda småstorlekar (GAF, GENF).
  • GängaNPT eller Rp/Rc på GAF och GENF.

// Tätning & Material

  • StelliteTillval på samtliga serier. Överlägsen erosions- och slitageresistens.
  • 13Cr / 17CrStandardtätningar. 17Cr upp till 450°C, 13Cr i lägre intervall.
  • HusKolstål, värmebeständig legering (F11/F22/F91) eller rostfritt. Smidd eller gjuten beroende på serie.
  • StandardAPI 600, API 602, EN 1984, ASME B16.34, EN 12516-1.
04 · Relaterat// KOMPLEMENT FRÅN SAMMA SERIE

Se även.

Termovent / Kägelventiler
Kägelventiler
Avstängning och reglering. Höga tryckklasser med stellit-tätning, svetsändar och fläns på lager.
Se detaljer →
Termovent / Backventiler
Backventiler
Förhindrar backflöde i systemet. Svängande och lyftande utförande för höga tryck och temperaturer.
Se detaljer →
Termovent / Nålventiler
Nålventiler
Precisionsreglering av små flöden under mycket höga tryck. För instrumentapplikationer.
Se detaljer →

Har du en spec du vill gå igenom?

Skicka in tryck, temperatur, media, byggmått och material - så går vi igenom den innan vi offererar. Hittar vi fel i beräkningarna säger vi det.

Ring Stefan · 070-316 22 62Maila specen
