Backventiler.

Förhindrar backflöde. Termovents backventiler finns som lyftande (CLEN, CHPL) och svängbar klaff (CSEN, CHPS), i tryckklasser från PN16 upp till 500 bar / Class 2500.

TERMOVENT · CLEN-SERIE Backventiler

Hela tryckklass-spannet i en serie.

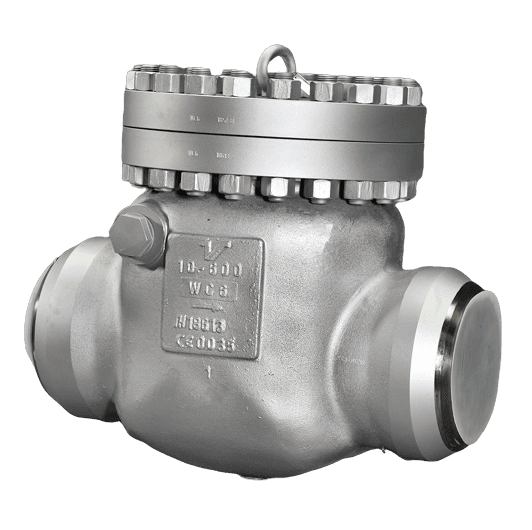

Backventilens jobb är att släppa flödet en väg och stänga direkt när riktningen kastar om. Termovent tillverkar båda huvudprinciperna: lyfttyp (CLEN, CHPL) med fjäderbelastad kägla som kan monteras i valfri position, och svängbar klafftyp (CSEN, CHPS) med roterande kägla som motverkar lokalt slitage.

CLEN och CSEN täcker standardtryck (PN16-PN160) enligt EN 16767. CHPL och CHPS är högtrycksvarianter med trycktätningsdesign - upp till 500 bar / Class 2500. Stellite på sätena som alternativ genomgående, 17Cr upp till 450°C.

Typiska användningsområden: pumpskydd i kraftvärme, matvattenledningar, processindustri och raffinering.

// Snabbspec

TryckklassPN16 - PN500 · Class 1500 - 2500

DimensionerDN10 - DN600

TemperaturUpp till +600°C

Tätning13Cr · 17Cr · Stellite

TypLyfttyp · Svängbar klaff

LagerstatusHalmstad

↓ Datablad SE Ring 070-316 22 62

8 datablad för denna kategori - se tabellen nedan för varje modell.

01 · Modeller// 4 VARIANTER · 2 SERIER

4 modeller. 2 serier.

// Standardserie · PN16 - PN160 (EN 16767)

Modell	Storlek / Tryck	Beskrivning	Datablad
CLEN	DN15-DN350 PN16-PN160	Lyftande kägelbackventil med bultat lock. Fjäderbelastad kägla - kan monteras i valfri position. Finns även som Y-typ (CLENY) och vinkeltyp (CLENA).	↓ PDF SE ↓ PDF EN
CSEN	DN15-DN600 PN16-PN160	Svängbar klaffbackventil med anti-utblåsningsdesign och roterande kägla som motverkar lokalt slitage. Största dimensionsspannet i backventilsortimentet.	↓ PDF SE ↓ PDF EN

// Högtrycksserie · PN250 - PN500 / Class 1500 - 2500

Modell	Storlek / Tryck	Beskrivning	Datablad
CHPL	DN10-DN200 PN250-PN500	Lyfttyp med styrd fjäderbelastad kägla och trycktätningsdesign. Kan monteras i valfri position, upp till 500 bar.	↓ PDF SE ↓ PDF EN
CHPS	DN15-DN200 PN250 / Class 1500	Svängbar klafftyp med anti-utblåsningsdesign och roterande kägla - högtrycksvariant med trycktätning.	↓ PDF SE ↓ PDF EN

02 · Användningsområden// TYPISKA INSTALLATIONER

Var de sitter.

Kägelventiler används där flöde ska kunna stängas av säkert eller regleras med god återhållning. Vanliga installationer:

01 · Ånga

Matvatten- och ångledningar

Skydd mot backflöde efter matvattenpumpar och på ångavstickningar. CLEN/CHPL för lyfttyp, CSEN/CHPS när klafftyp föredras.

02 · Process

Pumpskydd i kemi och raffinering

CSEN täcker DN15-DN600 - från små doseringslinjer till huvudledningar. Roterande kägla fördelar slitaget jämnt.

03 · Högtryck

Kraftverk och pannhus

CHPL och CHPS med trycktätningsdesign för tryckklass över PN160. Upp till 500 bar / Class 2500.

03 · Teknisk info// MATERIAL · ÄNDAR · TÄTNING

Sätt att specificera.

Vad du behöver skicka in när du begär offert, och vad vi rekommenderar som standard.

// Ändar

FlänsEN 1092-1 eller ASME B16.5. Bygglängd ANSI B16.10 på CSEN.
Svets (BW)EN 12627 eller ASME B16.25.
MonteringspositionLyfttyp (CLEN, CHPL) i valfri position. Klafftyp (CSEN, CHPS) horisontellt eller vertikalt uppåtflöde.
SätenFastsvetsade eller integrerade beroende på modell.

// Tätning & Material

StelliteTillval på samtliga modeller för erosionskänsliga media.
13Cr / 17CrStandard. 17Cr upp till 450°C.
HusSmidd eller gjuten kol- och värmebeständigt legerat stål (1.0460, 1.5415, 1.7335, 1.7383, F91/C12A) eller rostfritt.
StandardEN 16767 (CLEN/CSEN), EN 12516-1 / ASME B16.34 (CHPL/CHPS). Test enligt EN 12266 eller API 598.
