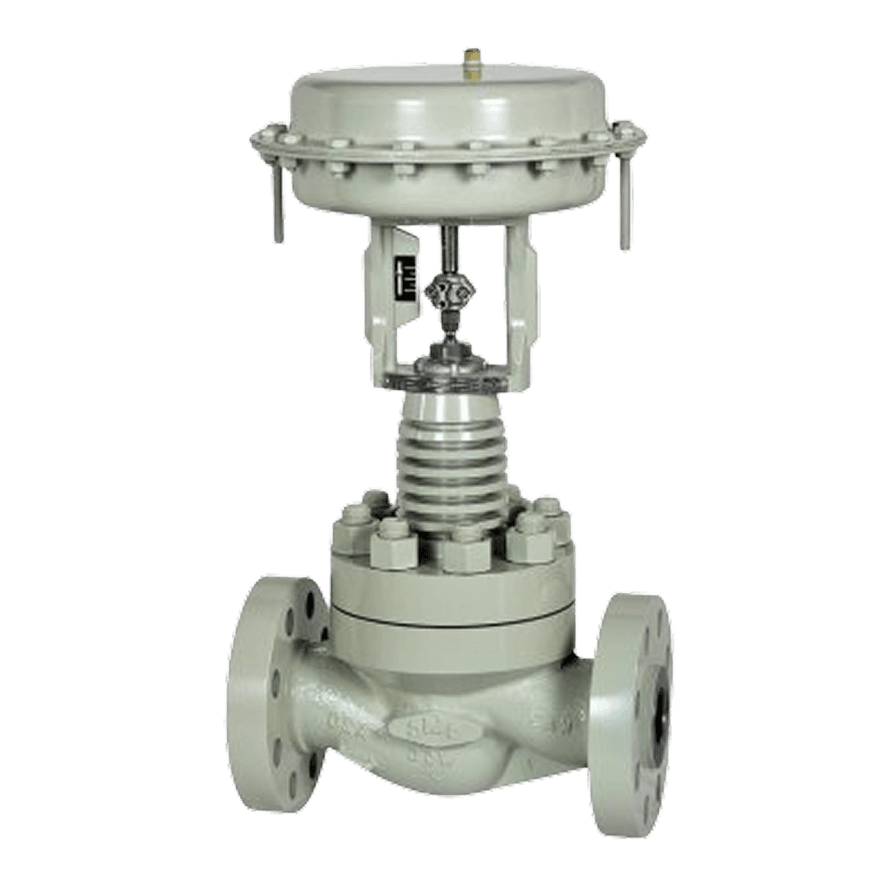

Strypventiler.

Justerbar strypning med inbyggd indikator för flödesarea. Termovents VAC är konstruerad för erosionskänsliga applikationer upp till 5000 psi.

TERMOVENT · VACStrypventiler

Hela tryckklass-spannet i en serie.

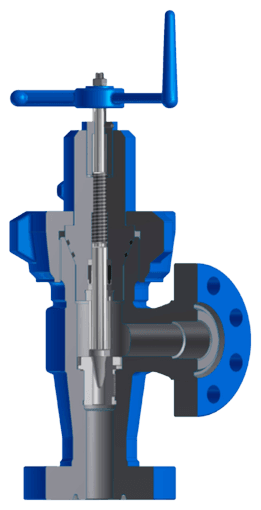

Strypventilen används där ett flöde ska begränsas eller doseras under hög belastning - utan den turbulens och erosion som en vanlig reglerventil skapar. VAC har en inbyggd indikator som visar diametern på den ringformade arean mellan säte och kägla, vilket gör flödet beräkningsbart och repeterbart.

Tryckspannet är 2000-5000 psi (140-350 bar) på DN50, med hus i Cr-Mo-stål eller rostfritt. Kägla, sätesring och spindel i rostfritt med minst 13% krom. API 6A PSL 1 som standard.

Typiska användningsområden: erosionskänsliga processlinjer, brunnshuvudsapplikationer, högtrycksflöden där exakt strypning krävs.

// Snabbspec
Tryckklass2000 - 5000 psi (140-350 bar)
DimensionerDN50 (2 1/16")
Temperatur-60°C till +121°C
MaterialCr-Mo-stål · Rostfritt
ÄndarAPI 6A fläns · Gänga
LagerstatusPå förfrågan
↓ Datablad SERing 070-316 22 62
2 datablad för denna kategori - se tabellen nedan för varje modell.
01 · Modeller// 1 VARIANTER · 1 SERIER

1 modeller. 1 serier.

// Justerbar högtrycks strypventil

ModellStorlek / TryckBeskrivningDatablad
VACDN50 2000-5000 psiJusterbar strypventil med inbyggd indikator för flödesarea. Ger beräkningsbart och repeterbart flöde - inte bara strypning. API 6A PSL 1, temperaturklass K-V.
↓ PDF SE↓ PDF EN
02 · Användningsområden// TYPISKA INSTALLATIONER

Var de sitter.

Kägelventiler används där flöde ska kunna stängas av säkert eller regleras med god återhållning. Vanliga installationer:

01 · Process

Erosionskänsliga processlinjer

Där en vanlig reglerventil skulle erodera på grund av turbulens. VAC:s konstruktion minimerar erosion och ger jämnt flöde.

02 · Petrokemi

Brunnshuvud och upstream

API 6A-certifierad för olje- och gasapplikationer. Ringfog-flänsanslutning enligt API 6A typ B.

03 · Högtryck

Flödesdosering upp till 350 bar

När tryckintervallet ligger över vad vanliga reglerventiler klarar. Indikator på flödesarea ger beräkningsbar dosering.

03 · Teknisk info// MATERIAL · ÄNDAR · TÄTNING

Sätt att specificera.

Vad du behöver skicka in när du begär offert, och vad vi rekommenderar som standard.

// Ändar

  • FlänsAPI 6A typ B med ringfogstätning.
  • GängaAPI Std 5B.
  • ÄndkonfigurationETE eller FTE.
  • AnslutningStandard API 6A för upstream-applikationer.

// Tätning & Material

  • Hus, bröst, bröstmutterCr-Mo-stål eller rostfritt.
  • Kägla, sätesring, spindelRostfritt med minst 13% krom.
  • PackningVITON.
  • StandardAPI Spec. 6A, PSL 1 (PR 1). Temperaturklass K-V.
04 · Relaterat// KOMPLEMENT FRÅN SAMMA SERIE

Se även.

Termovent / Nålventiler
Nålventiler
Precisionsreglering av små flöden under mycket höga tryck. För instrumentapplikationer.
Se detaljer →
Termovent / Kägelventiler
Kägelventiler
Avstängning och reglering. Höga tryckklasser med stellit-tätning, svetsändar och fläns på lager.
Se detaljer →
Termovent / Backventiler
Backventiler
Förhindrar backflöde i systemet. Svängande och lyftande utförande för höga tryck och temperaturer.
Se detaljer →

Har du en spec du vill gå igenom?

Skicka in tryck, temperatur, media, byggmått och material - så går vi igenom den innan vi offererar. Hittar vi fel i beräkningarna säger vi det.

Ring Stefan · 070-316 22 62Maila specen
