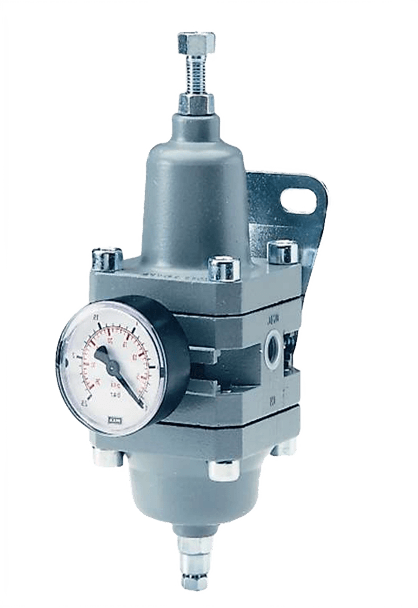

Ställdon.

Ställdon för hela reglerventilsortimentet. Pneumatiska AX-serien från OMC (0,36-40 kN) och elektriska PSF/PSL-AMS från PS Automation (1-14 kN) under samma leverans.

OMC · AX / PSStälldon

Hela tryckklass-spannet i en serie.

Ställdonet är det som faktiskt manövrerar ventilen. EPS levererar pneumatiska membranställdon i AX-serien från OMC och elektriska linjära ställdon från PS Automation - båda med samma NAMUR-fäste (CEI EN 60534-6-1) som ansluter direkt till reglerventilerna i KA/KD/VL/VD-serien.

Pneumatiska ställdon väljs för snabb manövrering, fail-safe via fjäder och enkel drift i Ex-klassade zoner. Elektriska väljs där tryckluft saknas eller där fail-safe via kraftfjäder (PSF) eller superkondensator-backup (PSL-AMS) krävs utan pneumatik.

AX-serien täcker 0,36 till 40 kN i fem storlekar med gemensam monteringsplattform och tillbehör. PS-sortimentet täcker 1 till 14 kN elektriskt med mA/V-signal och valbar nätspänning.

// Snabbspec
Pneumatisk kraft0,36 - 40 kN (AX24 - AX88)
Elektrisk kraft1 - 14 kN (PSF / PSL-AMS)
MatartryckMax 6 bar (pneumatisk)
Signal elektrisk0/4-20 mA · 0/2-10 V · binär 24-230 V
Temperatur-50°C till +120°C (pneu) · -20°C till +60°C (el)
FästeCEI EN 60534-6-1 Namur-bygel
↓ Datablad ENRing 070-316 22 62
10 datablad för denna kategori - se tabellen nedan för varje modell.
01 · Modeller// 7 VARIANTER · 2 SERIER

7 modeller. 2 serier.

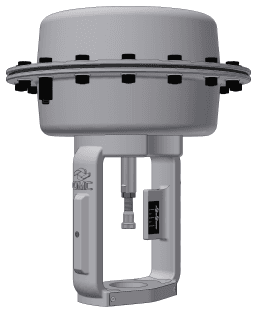

// Pneumatiska ställdon (OMC AX-serien)

ModellStorlek / TryckBeskrivningDatablad
AX24Slag 20 mm nominellt 0,36-2,16 kNMinsta ställdonet. Thrust area 176 cm², max slag 30 mm. Handratt (topp/sida) och mekaniskt slagstopp som tillval.
↓ PDF EN
AX29Slag 20 mm nominellt 0,49-2,95 kNSteg upp från AX24 med nästan dubbel thrust area (298 cm²). Samma monteringsmått och tillbehör. Max slag 42 mm.
↓ PDF EN
AX35Slag upp till 45 mm 0,95-11,43 kNMellanstort. Thrust area 477 cm², brett kraftintervall med samma hus tack vare olika fjäderpaket. Spindel 17.4-PH H900.
↓ PDF SE↓ PDF EN
AX44Slag upp till 58 mm 1,49-17,93 kNHögre kraftklass än AX35 med längre slag. Spindel 17.4-PH H900.
↓ PDF EN
AX88Slag upp till 82 mm 2-40 kNTvåkammar-membran. Dubbla membrankammare ger 40 kN utan hydraulik. För största OMC-ventilerna och högsta differenstryck.
↓ PDF EN

// Elektriska ställdon (PS Automation)

ModellStorlek / TryckBeskrivningDatablad
PSF / PSFM1-2 kN 24 VAC/DC (100-240 VAC option)Linjära fail-safe. Mikroprocessorstyrd BLDC-motor med Hall-sensorer och integrerad kraftfjäder som drar ställdonet till säkert läge vid strömavbrott. PSF-M har manuell överstyrning via handratt.
↓ PDF SE↓ PDF EN
PSL-AMSSlag 50-65 mm 2,3 / 4,5 / 8 / 10 / 14 kNIntelligent linjärt ställdon. PWM-varvtalsstyrd borstlös DC-motor. Superkondensator-backup för nödkörning vid strömavbrott. Parametrering via PSCS-mjukvara, diagnostik med drifttimmar och vridmomentsövervakning. Option Profibus DP eller CANOpen.
↓ PDF SE↓ PDF EN
02 · Användningsområden// TYPISKA INSTALLATIONER

Var de sitter.

Kägelventiler används där flöde ska kunna stängas av säkert eller regleras med god återhållning. Vanliga installationer:

01 · Process

Reglerventil-installation på KA/KD-serien

AX-serien är förstahandsvalet där tryckluft finns tillgänglig. Matchar direkt mot KA10/KA20/KA30 (ANSI) och KD10/KD20 (EN/DIN) via NAMUR-fäste.

02 · Fail-safe utan luft

PSF där tryckluft inte finns

Där pneumatik inte är tillgängligt men fail-safe krävs. Integrerad kraftfjäder drar ventilen till säkert läge vid strömavbrott utan pneumatisk infrastruktur.

03 · Intelligent styrning

PSL-AMS för diagnostik och bussanslutning

Anläggningar med tillståndsövervakning eller fältbusskrav. Profibus DP eller CANOpen, drifttimmar och vridmomentsövervakning, superkondensator-backup istället för batteri.

03 · Teknisk info// MATERIAL · ÄNDAR · TÄTNING

Sätt att specificera.

Vad du behöver skicka in när du begär offert, och vad vi rekommenderar som standard.

// Pneumatisk konstruktion

  • TypLinjärt multispring membranställdon. AX88 har tvåkammar-konstruktion för extra kraft.
  • MatartryckMax 6 bar för samtliga AX-storlekar.
  • Temperatur-50°C till +120°C.
  • Spindel17.4-PH H900 standard på AX35, AX44, AX88.

// Elektrisk konstruktion

  • MotorBLDC (PSF/PSFM) eller PWM-varvtalsstyrd borstlös DC (PSL-AMS).
  • Signal0/4-20 mA eller 0/2-10 V analog. Binär 24-230 V. Profibus DP / CANOpen på PSL-AMS.
  • Matning24 V / 115 V / 230 V / 320-575 V på PSL-AMS. 24 VAC/DC standard på PSF (100-240 VAC option).
  • Fail-safeKraftfjäder (PSF) eller superkondensator-backup (PSL-AMS) för nödkörning utan batteri.
