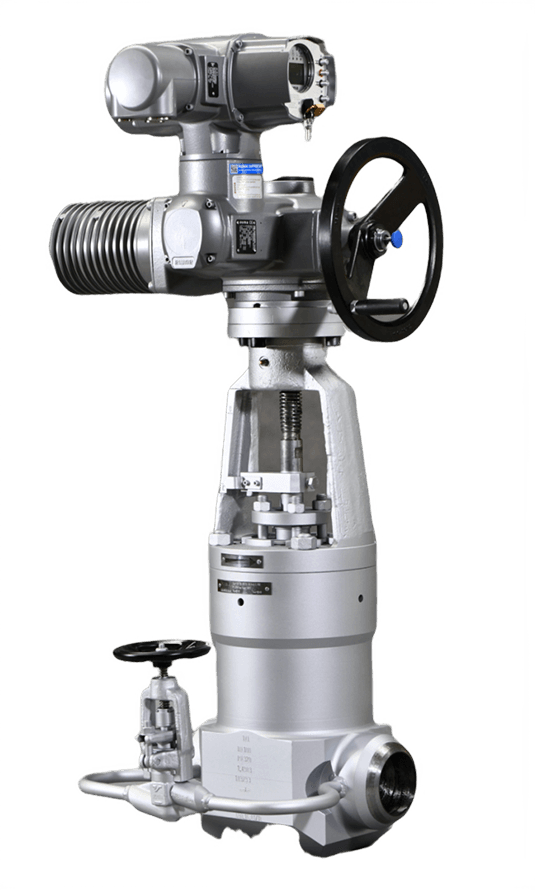

Reglerventiler 2-vägs.

2-vägs reglerventiler för process, ånga, värme och kyla. OMC tillverkar hela kedjan - från ventilhus till lägesställare och I/P-omvandlare - i Cernusco sul Naviglio utanför Milano sedan 1976.

Tryckklass:PN16 - PN100 · Class 150-1500
Dimensioner:DN15 - DN250 / 1/2"-10"
Hustmaterial:Segjärn · A216 WCC · A351 CF8M
Trim:A182 F316 · Quick-Change
// Serier:EN/DIN-serien · PN16 - PN100 (5)ANSI-serien · Class 150 - 1500 (3)Tillbehör · Pneumatiska ställdon AX-serien (5)
// Om serien

Hela tryckklass-spannet i en serie.

Det som skiljer OMC från övriga reglerventiltillverkare är Quick Change-konstruktionen. Kägla och säte byts i fält utan specialverktyg - du lossar några bultar, drar ut trim-setet och sätter i det nya. De flesta konkurrenter kräver demontering eller att ventilen skickas in, och på ett revisionsstopp är det skillnaden mellan en timmes arbete och en förlorad dag.

OMCs 2-vägs reglerventiler täcker PN16 upp till ANSI Class 1500 i samma modulära konstruktion. Toppstyrd kägla på KD- och KA-serien ger stabil rörelse även vid höga tryckfall.

OMC äger dessutom hela instrumentkedjan. Luftfilterregulator, I/P-omvandling, lägesställare och ventilkropp kommer från samma fabrik - inte tre olika leverantörer du själv ska få att prata ihop. Det gör felsökning och reservdelshållning betydligt enklare.

Typiska användningsområden: fjärrvärme, kraftvärme, processindustri, raffinering och gaser.

01 · Modeller// 13 VARIANTER · 3 SERIER

//EN/DIN-serien · PN16 - PN1005 modeller

VL10
VL10
DN15-DN100 PN16

Grundmodellen. Enkel-sätes i gråjärn, flänsat utförande enligt EN 1092-2. SP200 självjusterande fjäderbelastad dubbelpackning.

↓ SE↓ EN
VD10
VD10
DN15-DN250 PN16-PN25

Toppstyrd kägla i segjärn för stabil rörelse. SIL 3-godkänd och ISO 15848-1 fugitive emissions. EQP, linjär eller snabböppnande karakteristik.

↓ SE↓ EN
KD10
KD10
DN15-DN250 PN16-PN40

Stålutförande i A216 WCC eller A351 CF8M. Klarar PN40 och BW/SW-svetsändar. Quick-Change sätesring för snabbt fältbyte.

↓ SE↓ EN

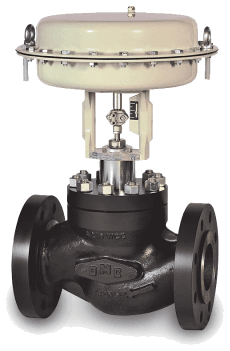

KD20
KD20
DN15-DN200 PN63-PN100

Högtrycksvariant av KD10. Samma toppstyrda modulära konstruktion, förstärkt för PN63/100.

↓ SE↓ EN
Air-D
Air-D
DN15-DN100 PN16

Enkelsits i segjärn med Quick-Change trim utan specialverktyg. Klass VI säte/kägla-läckage. EQP, linjär eller snabböppnande.

↓ SE↓ EN

//ANSI-serien · Class 150 - 15003 modeller

KA10
KA10
1/2"-10" Class 150-300

ANSI-motsvarighet till KD10. Samma toppstyrda konstruktion enligt ASME B16.34. Valet vid projekt med ANSI-flänsar.

↓ SE↓ EN
KA20
KA20
1/2"-8" Class 600

Mellanvariant när Class 150/300 är för lågt men 900/1500 inte krävs. Kolstål A216 WCC eller rostfritt A351 CF8M.

↓ SE↓ EN

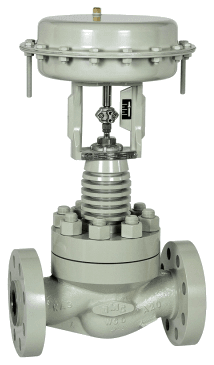

KA30
KA30
1/2"-4" Class 900-1500

Högsta tryckklassen i sortimentet. Full Guide-konstruktion för kägelstabilitet vid höga tryckfall. Balanserade trim standard, microflow-version på förfrågan.

↓ EN

//Tillbehör · Pneumatiska ställdon AX-serien5 modeller

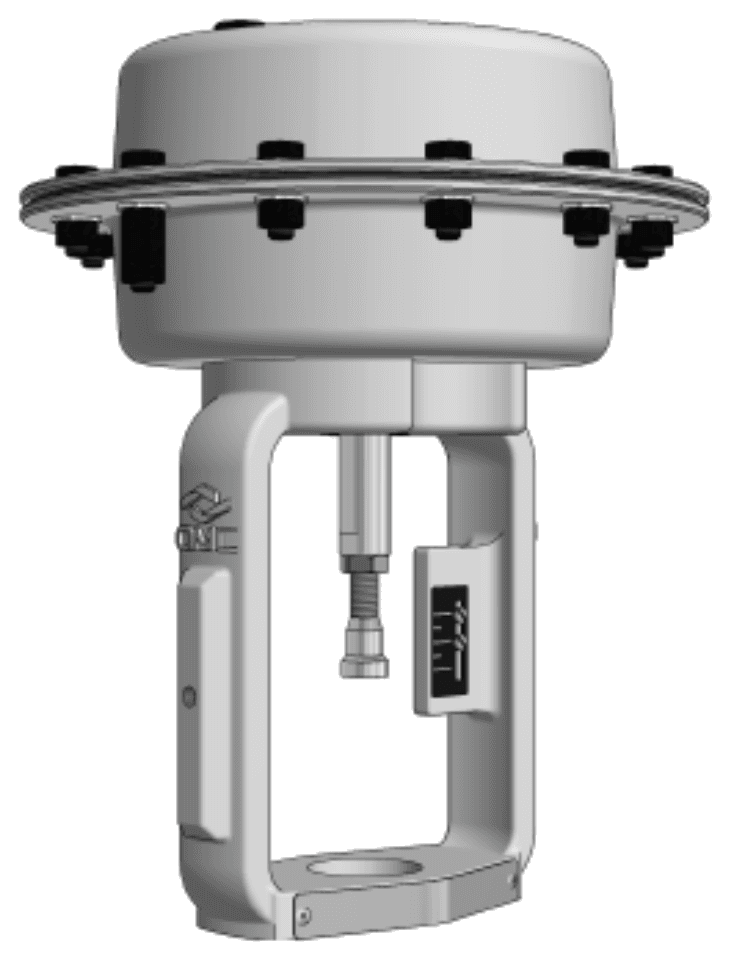

AX24
AX24
0,36-2,16 kN

Minsta AX-storleken. Membranställdon för OMC-reglerventiler i KA- och KD-serien. Datablad EN.

↓ EN

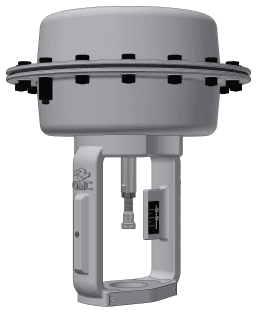

AX29
AX29
0,49-2,95 kN

Steg upp från AX24 med nästan dubbel thrust area. Samma monteringsmått och tillbehör.

↓ EN
AX35
AX35
0,95-11,43 kN

Mellanstorleken. Linjärt membranställdon för reglerventiler med måttlig till hög kraft.

↓ SE↓ EN
AX44
AX44
1,49-17,93 kN

Högre kraftklass än AX35 med längre slag. Spindel 17.4-PH H900.

↓ EN

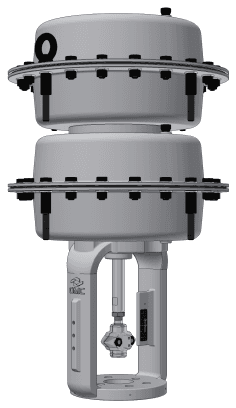

AX88
AX88
2-40 kN

Största AX-storleken. För DN200-DN250 ventiler och höga differenstryck. Full AX-serien delar monteringsplattform och tillbehör.

↓ EN
02 · Användningsområden// TYPISKA INSTALLATIONER

Var de sitter.

01 · Fjärrvärme

Fjärrvärme och kraftvärme

VL10, VD10 och KD10 i primär- och sekundärkretsar. Quick-Change sätesring gör trim-byte möjligt utan demontering av hela ventilen - korta servicefönster i värmeverkens sommarrevision.

02 · Processindustri

Process och gaser

KD10/KD20 i stål för ånga, vatten, luft och lätta kolväten. A351 CF8M rostfritt till -253°C när kryogent medium förekommer. BW/SW-svetsändar där permanent installation krävs.

03 · ANSI-projekt

Raffinering och ANSI-standard

KA10/KA20/KA30 används där projektspecifikationen kräver ANSI-flänsar. KA30 med Full Guide och balanserade trim för höga differenstryck i raffinaderi och petrokemi.

03 · Teknisk info// MATERIAL · ÄNDAR · TÄTNING

Sätt att specificera.

// Ställdon & Instrument

  • PneumatisktAX-serien membranställdon, 0,36-40 kN. Samma OMC-fabrik.
  • ElektrisktPSF/PSL-AMS med fail-safe-fjäder eller superkondensator.
  • LägesställareYT3300/YT3700 digital HART. FB998 med PST och SIL2/SIL3.
  • I/P och luftPC13/PC15/PC18 I/P-omvandlare, FR10/FR20 filterregulator.

// Trim & Material

  • Kägla/säteA182 F316 standard. Klass IV läckage standard, V/VI på förfrågan.
  • Quick-ChangeTrim-setet byts i fält utan specialverktyg.
  • PackningGrafit + rostfritt, självjusterande SP200 på VL10/Air-D.
  • KarakteristikLinjär, lika-procent (EQP) eller snabböppnande.
04 · Relaterat// KOMPLEMENT FRÅN SAMMA SERIE

Se även.

OMC / Reglerventiler 3-vägs
Reglerventiler 3-vägs
Blandande eller fördelande plus självverkande tryckreducering. För fjärrvärme, termiska oljekretsar och HVAC.
Se detaljer →
OMC / Hygienventiler
Hygienventiler
För livsmedel, drycker och läkemedel. Steriliserbara, CIP/SIP-kompatibla.
Se detaljer →
OMC / Ställdon
Ställdon
Pneumatiska membranställdon (AX-serien) och elektriska linjära ställdon (PSF/PSL-AMS). Matchar hela reglerventilsortimentet.
Se detaljer →

Har du en spec du vill gå igenom?

Skicka in tryck, temperatur, media, byggmått och material - så går vi igenom den innan vi offererar. Hittar vi fel i beräkningarna säger vi det.
