Hygienventiler.

S-serien från OMC. Rostfria 2- och 3-vägs hygienventiler för livsmedel, drycker, läkemedel och kosmetika. CIP/SIP-kompatibla med CLAMP-koppling för snabb demontering.

OMC · S-SERIE Hygienventiler

Hela tryckklass-spannet i en serie.

Hygienventiler används där processytan måste kunna rengöras och steriliseras på plats - food, pharma, dryck och kosmetika. S-serien är OMCs rostfria variant av KD/VD-plattformen, med polerad insida, CLAMP-koppling mellan hus och mellanhus och tätningar som tål CIP och SIP.

Samma instrumentkedja som på OMCs processventiler - pneumatiskt multispring-membranställdon, lägesställare och I/P-omvandlare kommer från samma fabrik i Italien. Det gör att en hygienventil i en mejerilinje och en processventil i ett värmeverk delar reservdelsprincip och servicelogik.

Typiska användningsområden: mejeri, bryggeri, juice, läkemedel, kosmetika, renvatten.

// Snabbspec

TryckklassPN10

DimensionerDN15 - DN100

Temperatur-15°C till +160°C

HustmaterialRostfritt stål

RörkopplingarDIN 11850/11851 · SMS

RengöringCIP / SIP

↓ Datablad SE/EN Ring 070-316 22 62

3 datablad för denna kategori - se tabellen nedan för varje modell.

01 · Modeller// 3 VARIANTER · 1 SERIER

3 modeller. 1 serier.

// S-serien · Hygieniska reglerventiler

Modell	Storlek / Tryck	Beskrivning	Datablad

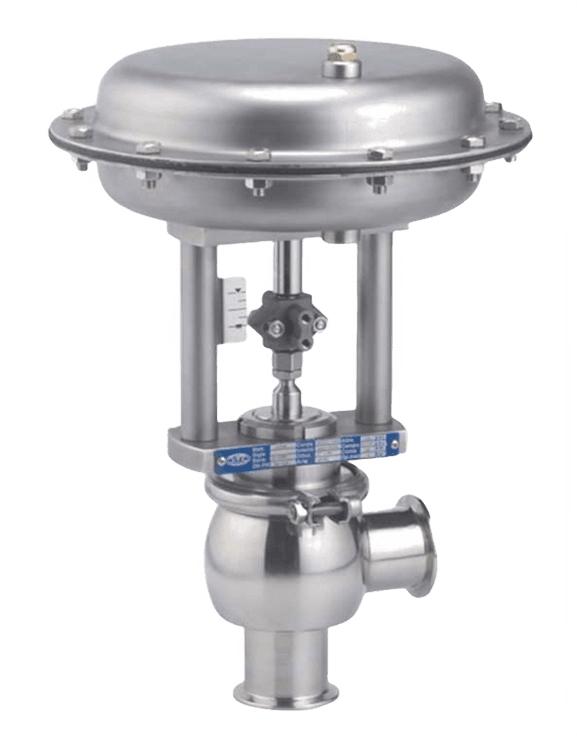

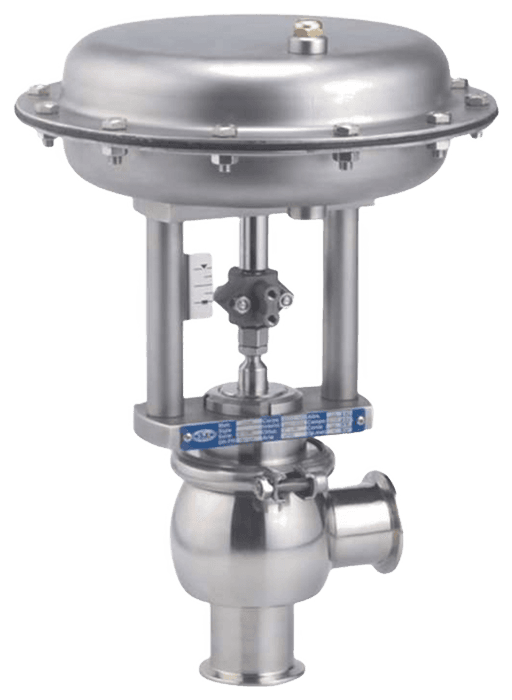

S100	DN15-DN100 PN10	2-vägs vinkelreglerventil. Polerad rostfri insida, CLAMP-koppling för snabb demontering. PTFE/GR mjuktätning Klass VI eller metallsäte Klass V. EQP-, linjär- eller V-port-kägla.	↓ PDF SE/EN
S250	DN15-DN100 PN10	3-vägs blandningsventil. Hygienisk variant för blandningsapplikationer i food/pharma - t.ex. recepturdosering eller temperaturblandning. CLAMP-koppling och CIP-kompatibilitet som S100.	↓ PDF SE/EN
S260	DN15-DN100 PN10	3-vägs fördelningsventil. Syskonprodukt till S250 med omvänd flödesriktning - ett flöde fördelas mellan två linjer. DIN 11850/11851-rörkopplingar.	↓ PDF SE/EN

02 · Användningsområden// TYPISKA INSTALLATIONER

Var de sitter.

Kägelventiler används där flöde ska kunna stängas av säkert eller regleras med god återhållning. Vanliga installationer:

01 · Mejeri

Mejeri och dryck

S100 som avstängning/reglering på processlinjer för mjölk, juice och öl. S250 vid temperering och standardisering. CLAMP-koppling gör att ventilen kan tas loss för inspektion inom en arbetspass.

02 · Pharma

Läkemedel och kosmetika

S100 i CIP-loopar och recepturblandning. Polerad insida och Klass VI-läckage vid mjuktätning. S260 för fördelning till parallella satsreaktorer.

03 · CIP/SIP

Rengöring och sterilisering på plats

Hela serien klarar CIP (rengöring in place) och SIP (sterilisering med ånga). Arbetsområde -15°C till +160°C täcker både kallvattenskölj och mättad ånga för sterilisering.

03 · Teknisk info// MATERIAL · ÄNDAR · TÄTNING

Sätt att specificera.

Vad du behöver skicka in när du begär offert, och vad vi rekommenderar som standard.

// Konstruktion

CLAMP-kopplingMellan hus och mellanhus. Snabb demontering utan verktyg, CIP-rengöring på plats.
VinkelutförandeS100 i vinkel - fri passage för rengöringsmedia utan dödområden.
TrimEQP, linjär eller V-port kägla. PTFE/GR mjuktätning eller metallsäte.
LäckageKlass VI vid mjuktätning, Klass V vid metallsäte.
