Instrument.

OMC:s instrumentsortiment - lägesställare, I/P-omvandlare, filterreduceringar och pneumatiska regulatorer. Hela kringutrustningen för reglerventil-installationer från en och samma leverantör.

OMC · INSTRInstrument

Hela tryckklass-spannet i en serie.

Instrumenten är det som faktiskt styr reglerventilen. OMC erbjuder hela kedjan från luftmatning och I/P-omvandling till lägesställare och ändlägesgivare - samma tillverkare, samma dokumentation, samma kontakt.

Sortimentet täcker både digitala smarta lägesställare med HART (YT3300, YT3400, YT3700, FB998) och analoga pneumatiska och elektropneumatiska varianter (RP01, RE01, R99). Komplement för I/P-omvandling (PC13/15/18), filterreduceringar (FR10/20), auto/manual-paneler (Serie 200) och pneumatiska processregulatorer (Serie 80/350).

ATEX/IECEx-klassning finns på merparten av produkterna. ISO-9001 sedan 1994.

// Snabbspec
LägesställareDigital HART · Analog pneumatisk · Elektropneumatisk
Signal4-20 mA · HART · 3-15 psi
I/P-omvandlarePC13 · PC15 · PC18
FilterreduceringarFR10 · FR20
Ex-klassningATEX / IECEx
FästeIEC 60534 linjär · NAMUR VDI/VDE 3845 roterande
↓ Datablad SERing 070-316 22 62
17 datablad för denna kategori - se tabellen nedan för varje modell.
01 · Modeller// 8 VARIANTER · 2 SERIER

8 modeller. 2 serier.

// Digitala smarta lägesställare (HART)

ModellStorlek / TryckBeskrivningDatablad
YT3300L/RLinjär eller roterande HART, 4-20 mAExtern LCD synlig i fält, mycket låg luftförbrukning (2 l/min). Lågspänningsdrift 8,5 V för små ställdon utan svängningar. R-versionen har profilbaserad kalibrering.
↓ PDF SE↓ PDF EN
YT3400L/RSlag 20-150 mm / 0-90° Ex d IIC T5/T6Flamsäkert aluminiumhus (YT3400) eller rostfritt AISI 316 (YT3450). IP66. För tuffa miljöer med Ex-krav.
↓ PDF SE↓ PDF EN
YT3700LSlag 10-150 mm / 55-110° HART 7Premiumklass med online/offline-diagnostik per NE107, ventilsignatur och partial stroke test (PST). Arktisk variant ned till -55°C.
↓ PDF SE↓ PDF EN
FB998 (SRD998)Slag 8-260 mm / upp till 95° HART 7, tilluft upp till 10 barGrafisk flerspråkig LCD, vridväljare, avancerad diagnostik med PST och SIL2/SIL3 på begäran. Stöds av VALcare DTM och Foxboro I/A.På förfrågan

// Analoga lägesställare, I/P och kringutrustning

ModellStorlek / TryckBeskrivningDatablad
RP01 / RE01Linjär 3-100 mm 3-15 psi eller 4-20 mAAnalog pneumatisk (RP01) eller elektropneumatisk (RE01). IEC 60534-fäste, ±0,1-0,2% repeterbarhet. Kompakt konstruktion.
↓ PDF RP01 EN↓ PDF RE01 EN
R99P / R99E · RE20LRoterande 0-90° / Linjär 10-150 mm 4-20 mA eller 3-15 psiRoterande analoga (R99) med NAMUR-fäste och 3D-positionsindikator. RE20L är smart mellanklass med auto-kalibrering utan HART.
↓ PDF R99P EN↓ PDF R99E EN↓ PDF RE20 SE↓ PDF RE20 EN
PC13 / PC15 / PC18I/P-omvandlare 4-20 mA in, 0,2-1 till 0-8 bar utPanelmontage (PC13), fältmonterad med Ex ia (PC15) eller högt utgångstryck för högeffektsställdon (PC18).
↓ PDF PC13 EN↓ PDF PC15↓ PDF PC18 EN

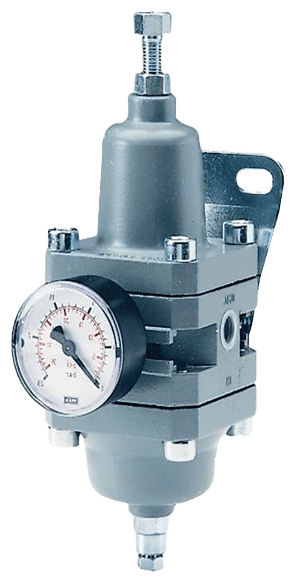

FR10 / FR20 · Serie 200 · Serie 80/350 · PTL7Filterreduceringar, auto/manual, regulatorer, ändlägeFR10/FR20 luftfilterregulatorer (50 µ / 20 µ). Serie 200 auto/manual-paneler. Serie 80/350 pneumatiska indikerande regulatorer. PTL7 ändlägesgivare (pneumatisk/el/induktiv/4-20 mA).
↓ PDF FR10 EN↓ PDF FR20 EN
02 · Användningsområden// TYPISKA INSTALLATIONER

Var de sitter.

Kägelventiler används där flöde ska kunna stängas av säkert eller regleras med god återhållning. Vanliga installationer:

01 · Processanläggningar

Vatten, olja, gas

Styrning av reglerventiler i raffinering, kemi och kraftvärme. Digitala HART-lägesställare för anläggningar med tillståndsövervakning, analoga pneumatiska där elektronik inte önskas.

02 · Food/Pharma

Livsmedel och läkemedel

Samma instrument som matchar OMC:s S-serie hygienventiler. ATEX-klassade lägesställare där zonindelning kräver det.

03 · Marina / HVAC

Fartygsmaskinrum och byggnadsstyrning

Serie 80 finns med marin vibrationsdämpning. Pneumatiska regulatorer där elektriska lösningar är olämpliga av klassnings- eller driftsäkerhetsskäl.

03 · Teknisk info// MATERIAL · ÄNDAR · TÄTNING

Sätt att specificera.

Vad du behöver skicka in när du begär offert, och vad vi rekommenderar som standard.

// Signal och fäste

  • HARTYT3300, YT3400, YT3700, FB998. Två-tråds 4-20 mA med HART-kommunikation.
  • Analog pneumatisk3-15 psi insignal (RP01, R99P). För enklaste pneumatiska loopar.
  • Elektropneumatisk4-20 mA in, pneumatisk ut (RE01, R99E, RE20L).
  • FästeIEC 60534 för linjära ställdon, VDI/VDE 3845 NAMUR för roterande.

// Miljö och certifikat

  • Ex-klassningATEX/IECEx på merparten av produkterna. Ex d IIC T5/T6 (YT3400), Ex ia IIC (RE01, PC15, FB998).
  • KapslingIP65 (PTL7) till IP66 (YT3400). IP20 för DIN-skenemontage (PC13).
  • TemperaturStandard -30°C till +85°C. Arktisk variant YT3700 ned till -55°C.
  • KvalitetISO-9001 godkänt av CSQ sedan 1994.
04 · Relaterat// KOMPLEMENT FRÅN SAMMA SERIE

Se även.

OMC / Ställdon
Ställdon
Pneumatiska membranställdon (AX-serien) och elektriska linjära ställdon (PSF/PSL-AMS). Matchar hela reglerventilsortimentet.
Se detaljer →
OMC / Reglerventiler 2-vägs
Reglerventiler 2-vägs
Huvudsortiment. Pneumatiska och elektriska ställdon för process, ånga, värme och kyla.
Se detaljer →
OMC / Reglerventiler 3-vägs
Reglerventiler 3-vägs
Blandande eller fördelande plus självverkande tryckreducering. För fjärrvärme, termiska oljekretsar och HVAC.
Se detaljer →

Har du en spec du vill gå igenom?

Skicka in tryck, temperatur, media, byggmått och material - så går vi igenom den innan vi offererar. Hittar vi fel i beräkningarna säger vi det.

Ring Stefan · 070-316 22 62Maila specen
