Kikventiler.

Kvartsvarv-avstängning med mjuktätande PTFE-säten. Termovents CPV är konstruerad för kemi, petrokemi och raffinering där tät avstängning är kritisk.

TERMOVENT · CPVKikventiler

Hela tryckklass-spannet i en serie.

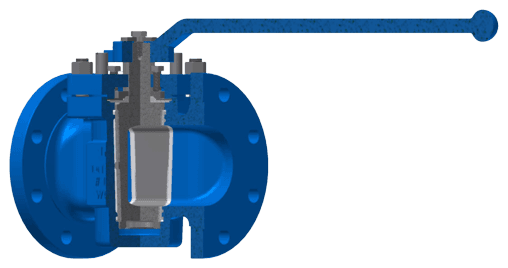

Kikventilen (plug valve) ger kvartsvarv-avstängning med kägla som roterar 90° mellan öppet och stängt läge. CPV har mjuktätande PTFE-säten - tät avstängning i kemiskt krävande medier där metallsäten skulle läcka.

Tryckspannet är PN16-PN40 / Class 150-300, dimensioner DN15 upp till DN300. Hus i kolstål, rostfritt eller Hastelloy B2 beroende på media. Större dimensioner (DN80+) drivs med växellåda.

Typiska användningsområden: kemisk industri, petrokemi, raffinering. Media där PTFE-säten är motiverade av korrosion eller renhet.

// Snabbspec
TryckklassPN16 - PN40 · Class 150 - 300
DimensionerDN15 - DN300
Temperatur-196°C till +340°C
TätningPTFE · PTFE + grafit
ManövreringKvartsvarv 90°
LagerstatusPå förfrågan
↓ Datablad SERing 070-316 22 62
2 datablad för denna kategori - se tabellen nedan för varje modell.
01 · Modeller// 1 VARIANTER · 1 SERIER

1 modeller. 1 serier.

// Kvartsvarv kikventil

ModellStorlek / TryckBeskrivningDatablad
CPVDN15-DN300 PN16-PN40 / Class 150-300Kikventil med mjuktätande PTFE-säten för tät avstängning i kemiskt krävande medier. PTFE upp till 250°C, PTFE + grafit upp till 270°C. Växellåda på DN80 och uppåt.
↓ PDF SE↓ PDF EN
02 · Användningsområden// TYPISKA INSTALLATIONER

Var de sitter.

Kägelventiler används där flöde ska kunna stängas av säkert eller regleras med god återhållning. Vanliga installationer:

01 · Kemi

Kemisk industri

Korrosiva eller renhetskritiska media där PTFE-säten ger tät avstängning. Hus i rostfritt eller Hastelloy B2 beroende på media.

02 · Petrokemi

Petrokemi och raffinering

Kvartsvarv ger snabb avstängning. API 6D-konstruktion enligt EN 13942, bygglängd ASME B16.10 eller API 6D.

03 · Process

Processindustri DN15-DN300

Brett dimensionsspann - från små doseringslinjer till större processledningar. Växellåda standard på DN80+.

03 · Teknisk info// MATERIAL · ÄNDAR · TÄTNING

Sätt att specificera.

Vad du behöver skicka in när du begär offert, och vad vi rekommenderar som standard.

// Ändar

  • FlänsASME B16.5 eller EN 1092-1.
  • GängaAPI Std 5B.
  • BygglängdASME B16.10 eller API 6D.
  • ManövreringSpak på mindre dimensioner, växellåda på DN80 och uppåt.

// Tätning & Material

  • PTFE-säteMjuktätning upp till 250°C - tät avstängning i kemiska media.
  • PTFE + grafitUpp till 270°C för högre temperaturer.
  • Hus och lockKolstål (A216 WCB / A105, A352 LCB / A350 LF2) eller rostfritt (A351 CF8/CF8M/CF8C, Hastelloy B2).
  • KäglaA276 T420, CF8M eller F316 beroende på media.
04 · Relaterat// KOMPLEMENT FRÅN SAMMA SERIE

Se även.

Termovent / Kägelventiler
Kägelventiler
Avstängning och reglering. Höga tryckklasser med stellit-tätning, svetsändar och fläns på lager.
Se detaljer →
Termovent / Kilslidsventiler
Kilslidsventiler
Avstängning av flöden. Tillverkade upp till Class 1500 med Stellite-tätning som standard.
Se detaljer →
OMC / Hygienventiler
Hygienventiler
För livsmedel, drycker och läkemedel. Steriliserbara, CIP/SIP-kompatibla.
Se detaljer →

Har du en spec du vill gå igenom?

Skicka in tryck, temperatur, media, byggmått och material - så går vi igenom den innan vi offererar. Hittar vi fel i beräkningarna säger vi det.

Ring Stefan · 070-316 22 62Maila specen
