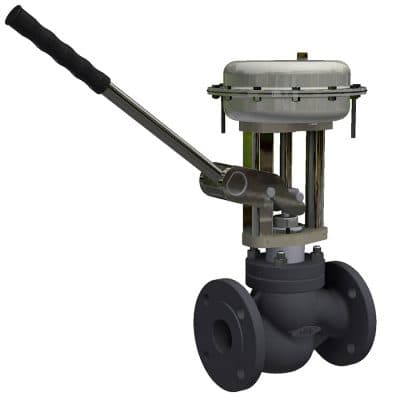

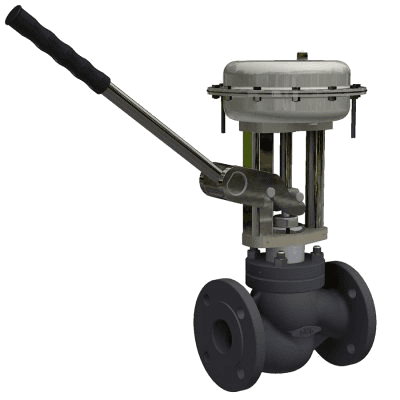

Bottenblåsventil lyftande.

Bottenblåsventil med lyftande kägla för ångpannor - OMC BD10. PN40-komplementet för kunder som inte kan byta byggmått till VENSY-BD:s vridslid.

OMC · BD10Bottenblåsventil lyftande

Hela tryckklass-spannet i en serie.

BD10 är OMC:s bottenblåsventil för ångpannor, en lyftande kägelkonstruktion upp till PN40. Den används för att avlägsna fasta ämnen och bottensediment och kan anslutas till timer för automatiserad bottenblåsning.

Ventilen levereras alltid med pneumatiskt ställdon (luft-öppnar, normalt stängd) och avtagbar manuell spak. Kägla och säte är i martensitiskt rostfritt stål med ythårdhet 1100 HV och kärna 480 HV. Top Guide-styrd kägla och underhållsfri självjusterande spindeltätning.

BD10 är vår rekommendation när byggmåttet är låst och vridslidsventilen VENSY-BD därför inte kan ersätta befintlig installation. För nya anläggningar eller där byggmått kan justeras är VENSY-BD förstahandsvalet upp till PN160.

// Snabbspec
TryckklassPN16 - PN40
DimensionerDN15 - DN65
Temperatur-29°C till +450°C (kolstål)
Kägla/säteMartensitiskt rostfritt, 1100 HV
ÄndarFläns EN 1092-1 RF (BW/SW/RTJ vid behov)
StandardEN 12516-2 · PED · ATEX · NACE MR0175
↓ Datablad SERing 070-316 22 62
01 · Modeller// 1 VARIANTER · 1 SERIER

1 modeller. 1 serier.

// Bottenblåsventil lyftande · PN16-PN40

ModellStorlek / TryckBeskrivningDatablad

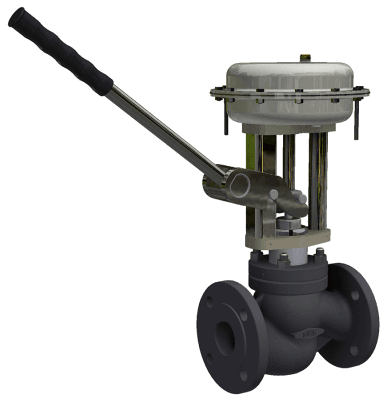

BD10DN15-DN65 PN16-PN40Lyftande kägla, Top Guide-styrd. Hus i kolstål A216 WCC / A105 eller rostfritt A351 CF8M / A182 F316. Levereras med pneumatiskt ställdon och manuell spak.
↓ PDF SE
02 · Användningsområden// TYPISKA INSTALLATIONER

Var de sitter.

Kägelventiler används där flöde ska kunna stängas av säkert eller regleras med god återhållning. Vanliga installationer:

01 · Ångpanna

Automatisk bottenblåsning

Avlägsnar fasta ämnen och bottensediment från ångpannor. Kan anslutas till timer för intervallstyrd bottenblåsning utan operatörsingrepp.

02 · Retrofit

Byten där byggmåttet är låst

När befintlig installation inte kan modifieras för vridslidens byggmått är BD10 PN40-alternativet. Samma funktion, samma montering som den gamla ventilen.

03 · Process

Sediment- och partikelavlastning

Processmedier med fasta partiklar där kägla och säte utsätts för nötning. 17-4PH H900 nitrerade inre delar håller i drift.

03 · Teknisk info// MATERIAL · ÄNDAR · TÄTNING

Sätt att specificera.

Vad du behöver skicka in när du begär offert, och vad vi rekommenderar som standard.

// Konstruktion

  • KägelstyrningTop Guide - kägla styrs i ovankant, minskar sidobelastning på spindeln.
  • SpindeltätningSjälvjusterande, underhållsfri.
  • Inre delar17-4PH H900, nitrerade.
  • StälldonPneumatiskt luft-öppnar, normalt stängd. Avtagbar manuell spak.

// Material & certifikat

  • Hus kolstålA216 WCC eller A105. Drift -29°C till +450°C.
  • Hus rostfrittA351 CF8M eller A182 F316. Drift -253°C till +600°C.
  • PackningGrafit + INOX.
  • CertifikatPED 2014/68/EU (Modul B + C2), ATEX 2014/34/EU, ISO 15848-1, NACE MR0175.
04 · Relaterat// KOMPLEMENT FRÅN SAMMA SERIE

Se även.

EPS egen konstruktion / VENSY-BD
VENSY-BD
Bottenblåsventil med vridslidsprincip upp till PN160. EPS egen konstruktion.
Se detaljer →
OMC / Reglerventiler 2-vägs
Reglerventiler 2-vägs
Huvudsortiment. Pneumatiska och elektriska ställdon för process, ånga, värme och kyla.
Se detaljer →
OMC / Ställdon
Ställdon
Pneumatiska membranställdon (AX-serien) och elektriska linjära ställdon (PSF/PSL-AMS). Matchar hela reglerventilsortimentet.
Se detaljer →

Har du en spec du vill gå igenom?

Skicka in tryck, temperatur, media, byggmått och material - så går vi igenom den innan vi offererar. Hittar vi fel i beräkningarna säger vi det.

Ring Stefan · 070-316 22 62Maila specen
